PG  光学研磨
PG 光学研磨

1.简介

PG光学研磨加工是什么PG光学研磨是一种通常应用于高速模具零件上的精密加工方式,根据工件大小通过投影机进行放大20-50倍投影在屏幕上再进行加工,公差能保证在0.002mm以内。



2.PG光学研磨适合加工的工件

高硬度工件:(HRA)88-96,例如材质为钨钢件或硬质合金的工件,偶尔也加工一些高速钢工件。一般加工连接器冲模用刀口及冲头,端子,精密的半行程冲子,下模入块和脱料板入子等之类的工件。
表面粗糙度:RZ~~0.2um / F1.0mm/min
工件热变位:<=2um



PG光学研磨加工厂家



3.PG光学投影研磨机参数

下面就讲解一下PG光学投影研磨机的参数,深入了解PG光学研磨加工是什么。参数光学投影研磨机又名PG(Profile Grinder),比较有名的光学投影研磨机品牌是日本原产的WASINO。WASINO GLS-5T CNC光学投影研磨机,其主轴最高转速可达到30000转,上下行程最大为110mm,上下行程速度最高为400次/mm,加工的精度在±0.002mm以內,其机台的最小尺寸单边为0.0001mm,加工的最小內R角为R0.03.外R角为R0.02,   加工异形冲子最薄处可达到0.06mm.其加工的沟槽宽度/深度=1/2左右。

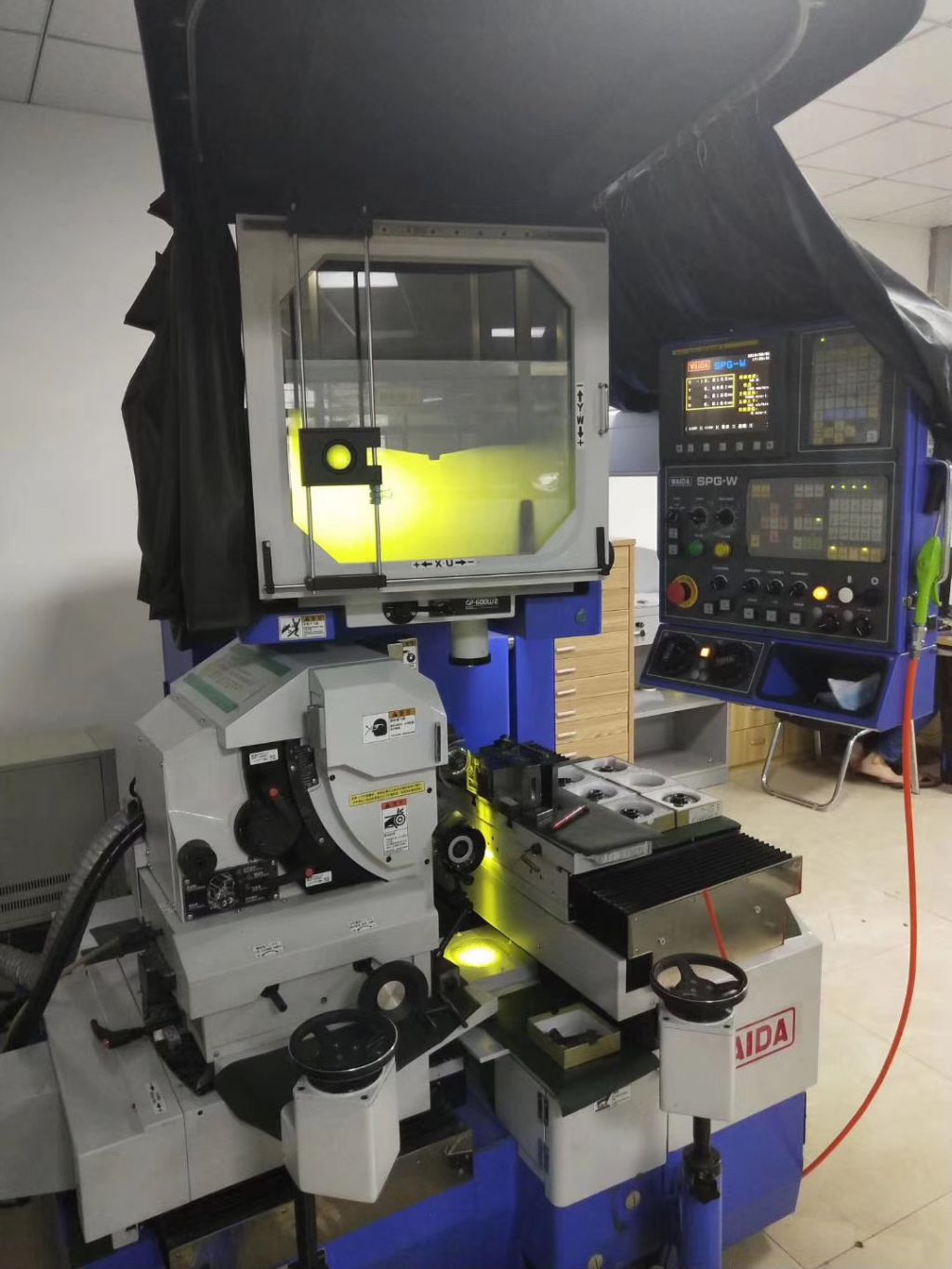

WASINO PG光学研磨



4.PG光学研磨加工工艺规范

4.1.PG光学研磨加工前的准备

1)熟悉被加工工件的加工程序和编程原点。
2)X,Y方向拉表结果不大于2um/100mm。
3)调节样图,使样图的基准线和投影仪基准线重合。
4)调节磨头上下行程,使行程的上下限超过工件10mm。



4.2.PG光学研磨砂轮与工件的装夹

1)选用合适的砂轮,不能碰撞砂轮。对硬度超过HRC65的钢料选用金钢石砂轮,硬度在HRC65以下的钢料选用CBN砂轮。
2)一般选用直径大的砂轮,磨直径小的冲针时,可选用小砂轮。
3)精加工时,检查砂轮的圆角半径,然后写入补偿参数表。
4)工件装夹应牢固可靠,注意避免在工作中刀具与工作或刀具与工作台发生干涉。



4.3.PG光学研磨加工要求
1)进行首件加工前,必须经过程序检查(试走程序)、轨迹检查、单程序段试切及作尺寸检查等步骤,选择合适的进给量。(精加工可选1mm/min,粗加工可选3mm/min)
2)在加工时,必须正确输入程序,不得擅自更改程序。
3)加工时,半精加工每刀进给量为8um,精加工为2um。
4)加工过程中操作者应随时监视显示装置,发现报警信号时,应及时停车排除故障。
5)加工中不得随意打开控制系统或中断计算机。
6)零件加工完后,应将程序登记、保管、以备再用。
7)关机前把原点坐标记录下来。
8)本工序是关键加工工序,所加工的工件经自检合格后,必须送检验专检。



PG光学研磨加工



5.PG光学投影研磨机床产业在中国的发展

PG光学研磨加工是什么,它在中国的发展怎么样呢?PG光学投影研磨机床产业在中国的发展还是很落后,根本不能与日本原产的PG光学投影研磨机床相比。国内连组装,再贴牌的光学研磨机床都没见过。上海有一家生产的光学研磨机床的厂家,但是机床的参数主轴转速,机床行程,光学投影,马达速度等都只是日本70年代机床的水平。

据称日本的一家光学研磨生产商,工人只120人,一年却能出产光学研磨机床200台。这么少的人,怎么产出如此数量的先进的机器?这是因为日本的机械配件行业十分发达,光学磨床需要用到的配件从铸件,到投影机,到伺服马达,到控制系统,还有油温冷却,风力吸尘都可以从市场上采购回来,再由这120人组装就成。所以中国要发展光学研磨机床产业还是要先发展机械配件行业和基础机械设备。

只有中国的PG光学投影研磨机床产业这发展起来,生产出出中国制造的光学磨床,中国的PG光学研磨加工厂家才不用为了买一台光学磨床,拿着现金等日本政府来审批三个月,甚至一年才到机。



6.PG光学投影研磨机床的价格

由于先进的PG光学投影研磨机床都是由日本原装进口的,还有等日本政府审批才能进口到中国,所以一台全新的PG光学投影研磨机床价值不菲,大概需要200多万。
